调试好好的，
要求
操作台、电缆桥架、金属管道、机柜外壳等所有可导电金属构件，必须通过铜排或扁钢与主接地母线可靠连通，形成统一等电位面。
常见误区
认为 "各自独立接地更安全"。实际上各接地点电位不同，设备间一旦有信号线互联，反而形成地环路，干扰电流直接窜入信号回路。
规范做法
- 采用星型（S 型）或网状（M 型）等电位连接结构
- 主接地母线（MEB）贯穿全车间，各设备就近接入
- 等电位连接线应有足够截面，且连接点做防腐、防松处理
三、验收必查的 4 个数据
4
重点总结
✅ 接地问题，三分靠设计，七分靠施工 —— 验收时多测一组数据，少后患十年。
✅ 等电位连接必须在施工阶段定型，投产后再改，成本高、风险大、还容易留尾巴。
接地电阻合格 ≠ 接地系统合格，还要同时看等电位导通电阻、连接可靠性和防腐质量。
✅ 接地极间距别卡着 2 倍下限做，3~5 倍才是工程上的安全余量。
你的车间遇到过投产后，
才暴露的接地问题吗？
欢迎留言分享你的踩坑经历。
- 易启邦（工控一体化纵深服务生态平台）编辑部 #易启邦 #仪器帮
一投产就“抽风”？
这恐怕是每一个现场仪表工程师最头疼的“魔咒”。在精密实验室里测得好好的数据，一拉到几百米的车间，接往往忽略了一个最原始的问题——“地”没处理好。
1

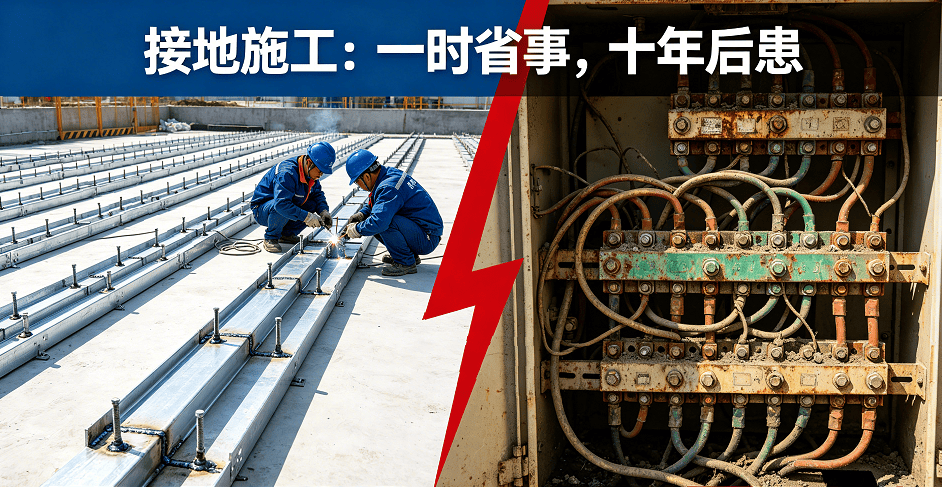

一、接地网施工的 3 个隐蔽坑
现象
多条产线共用一个接地网，投产后互相干扰；单独测每条线接地电阻都合格，组合运行就出问题。
坑 1
接地极间距不够
多根接地极间距小于极长的2 倍时，散流区互相重叠，产生 "屏蔽效应"，等效接地电阻降不下来。
工程建议：实际施工间距取极长的3~5 倍更稳妥，2 倍只是最低底线。
坑 2
镀锌扁钢焊接后不防腐
焊接高温会破坏焊点周边镀锌层，焊点锈蚀后接地电阻逐年上升，几年后接触电阻剧增甚至完全失效。
正确做法：焊渣清理后，焊缝及两侧各≥100mm范围涂刷防锈漆 + 沥青防腐。
坑 3
接地网与建筑钢筋不连通
建筑基础钢筋是最理想的 "自然接地体"，不连通等于放弃了大面积散流通道，人工接地极负担过重，雨季旱季电阻波动大。
2
二、等电位连接，施工阶段就要定死
